För att bevara de Nordiska Kryssarnas historia samlar vi här de ritningar, mätbrev och dokument som vi har kännedom om. Några av båtarna är byggda efter samma ritning, några har aldrig blivit byggda.
Vissa ritningar kommer från artiklar i sektionen Historia, och har låg upplösning.
De ritningar som hämtats från Sjöhistoriska Museets digitala samlingar licensieras under Creative Commons CC BY-SA 4.0.
Vissa ritningar kräver godkännande vid användning för bygge:
För byggande av konstruktioner efter ritningar gjorda av Knud Reimers krävs godkännande av Per eller Rolf Reimers.
Tore Herlins efterlevande vill meddelas när någon bygger båt eller modell av ritning.
För byggande av konstruktioner efter ritningar gjorda av Tore Holm krävs godkännande av Tore Holms arvingar.
Har du ritningar eller mätbrev till din Nordiska Kryssare ombesörjer vi gärna digitalisering. Hör av dig med ett mail.
Klicka på ⧉ för att öppna ritningen i ett nytt fönster.
Svenska båtar

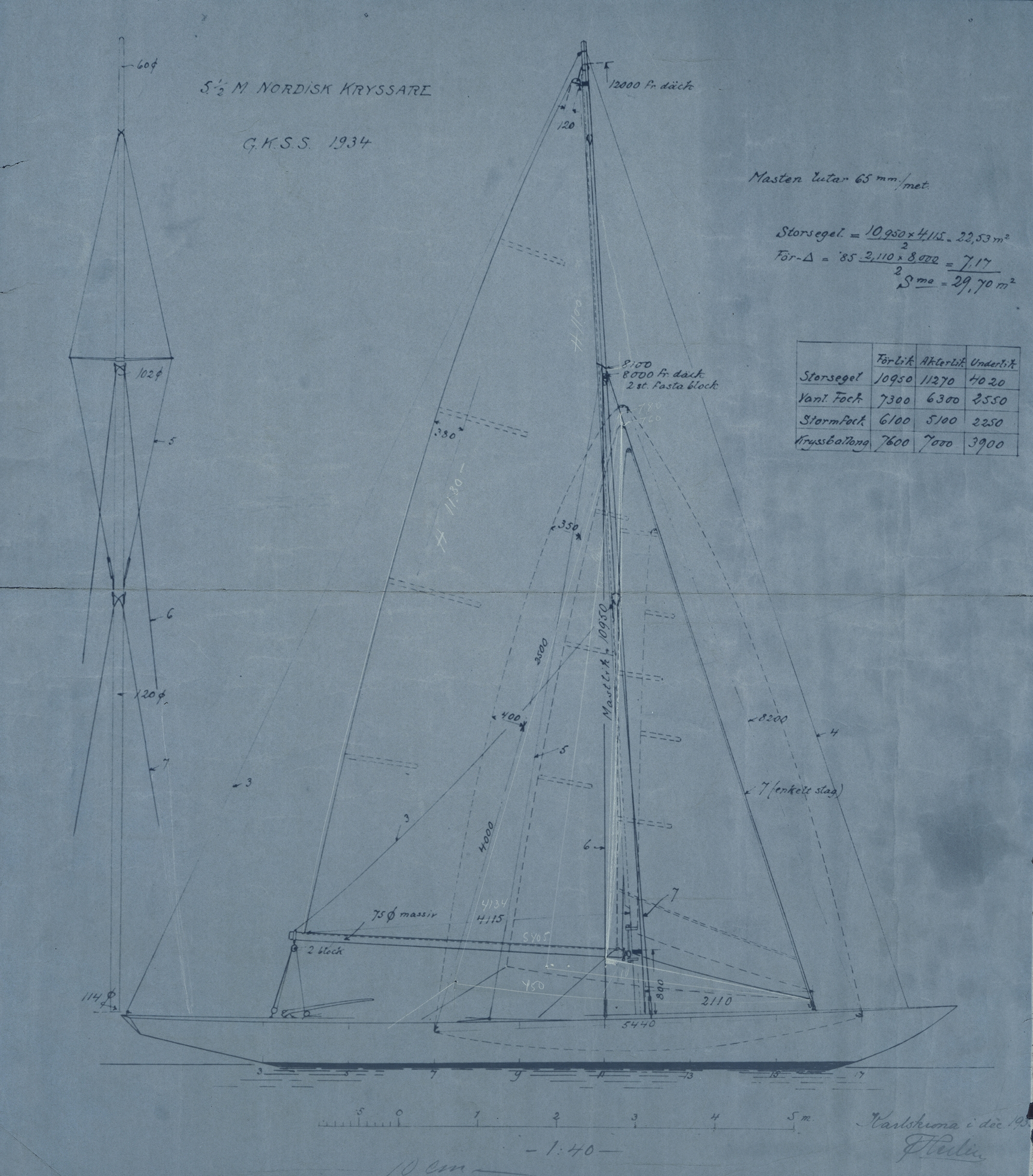

Segel- och riggritning

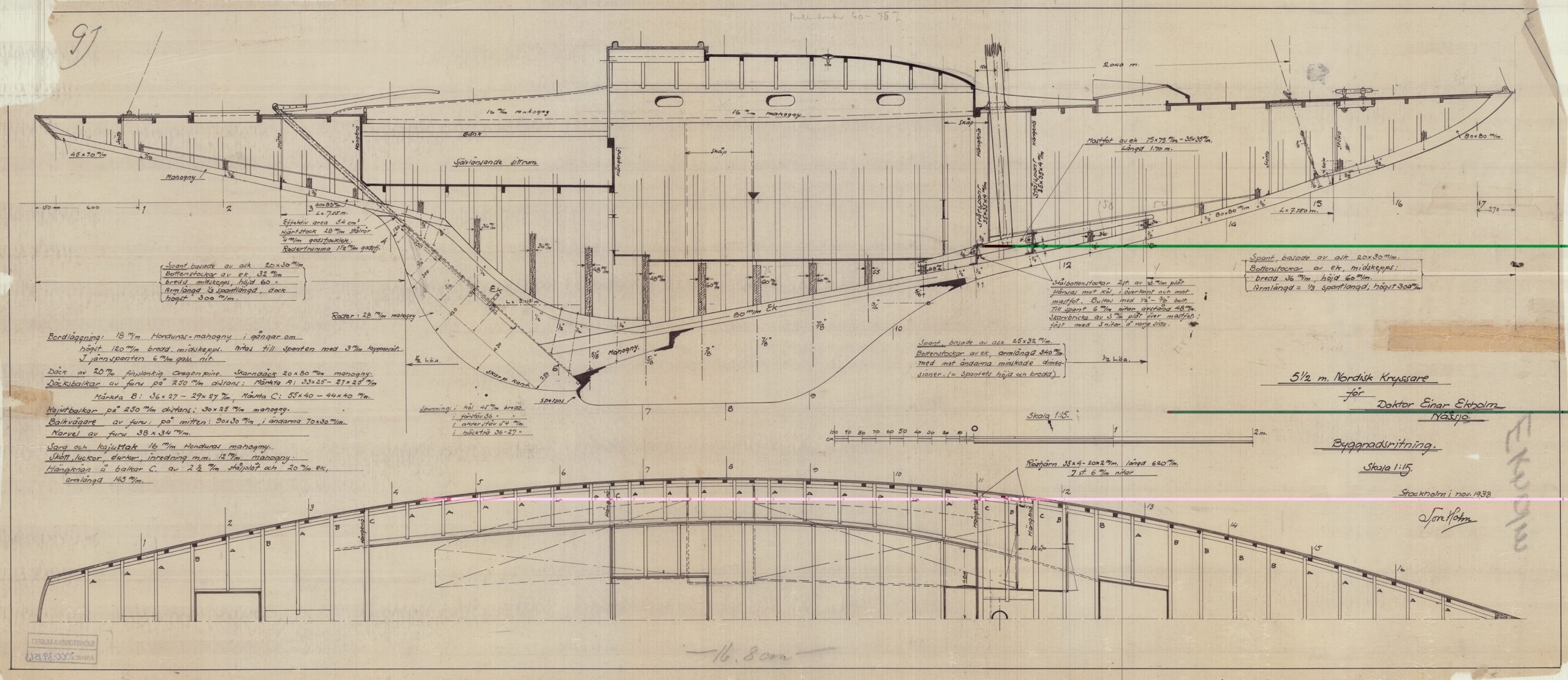

Byggnadsritning i plan och profil
Utslagstabell och spantruta
Kölritning
Segelritning till 5½ m Nordisk Kryssare för d:r Einar Ekholm.
Konstruktör Tore Holm. Bygges f. n. på Sunds-Sandviks båtvarv, Orust

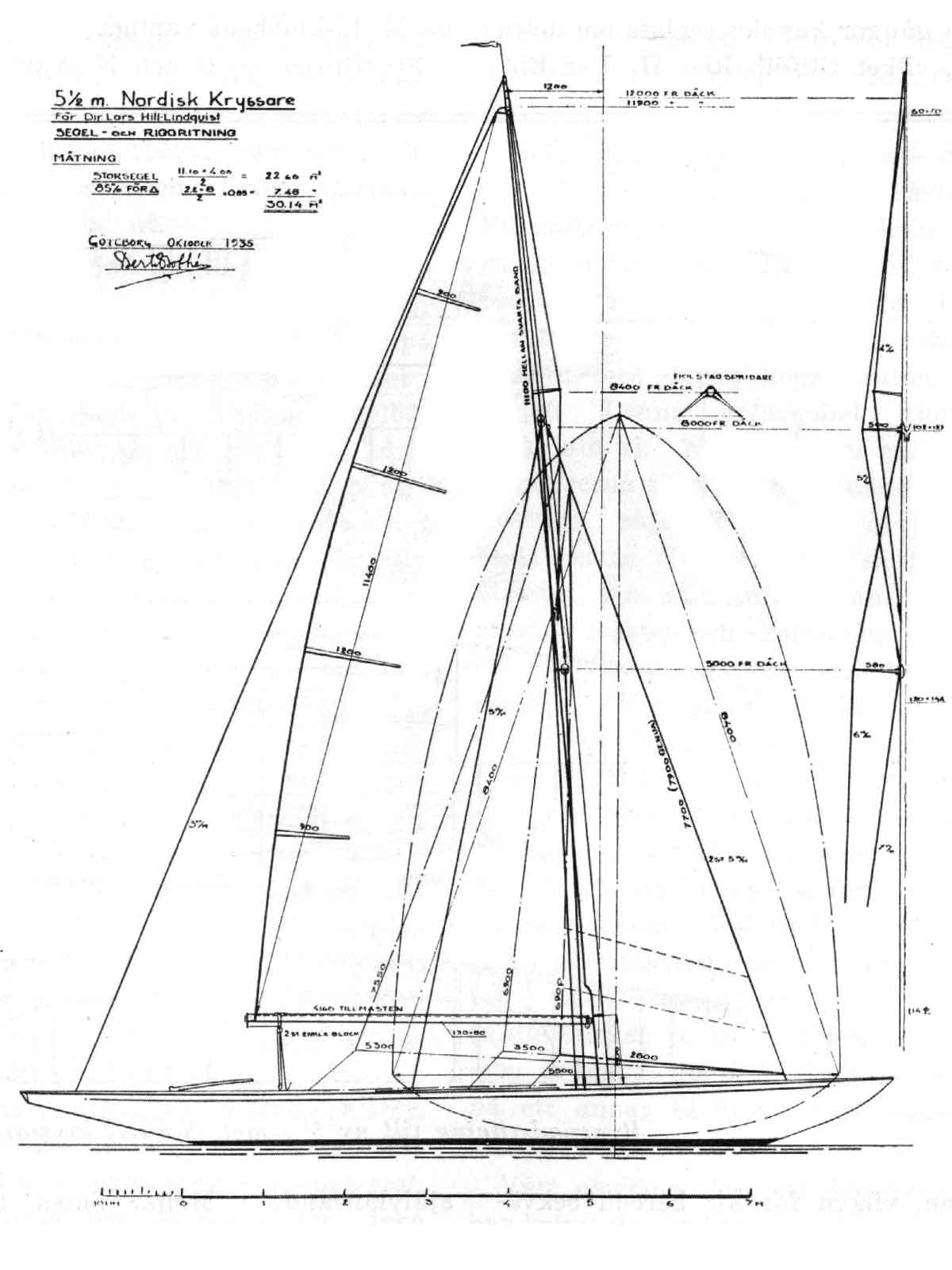

Segelritning. Ritningen har fungerat som underlag till en segelbeställning i Örtengrens segelmakeri
Sektion
Köpekontrakt S9 Blåsut. Från Sjöhistoriska Museets samlingar
Varvskontrakt S9 Blåsut sid 1. Från Sjöhistoriska Museets samlingar
Varvskontrakt S9 Blåsut sid 2
Beräkning av deplacement. S9 Blåsut. Från Sjöhistoriska Museets samlingar
Utslagsritning i plan och profil
Spantruta
Byggnadsritning i plan och profil

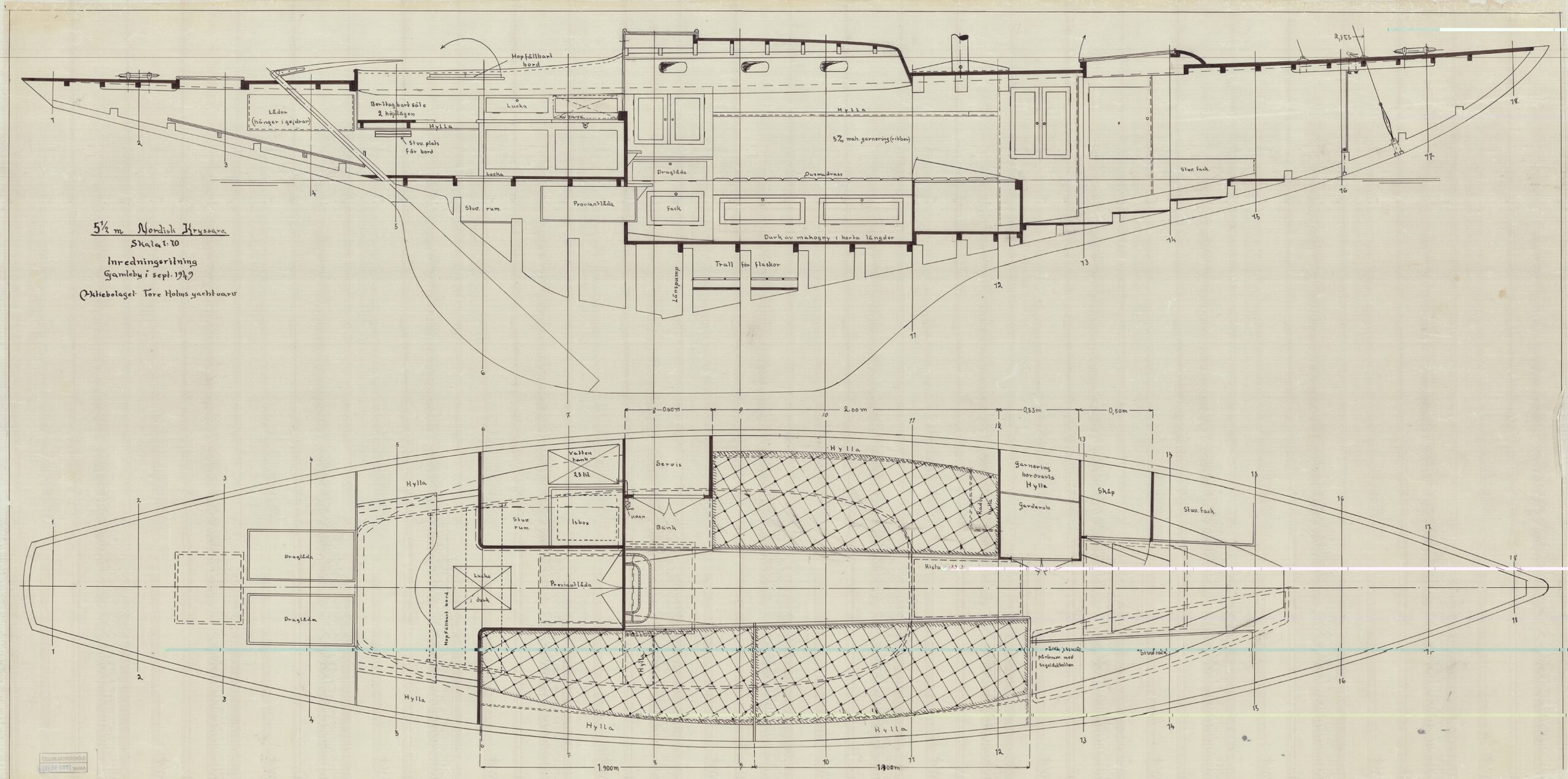

Inredningsritning i plan och profil
Kölritning
Segelritning
Byggnadsritning i plan och profil. Avfotograferad kopia
Skiss, linjer
Utslagstabell
Linjeritning och spantruta
Byggnadsritning i plan och profil. Avfotograferad kopia
Skiss, linjer
Utslagstabell
Linjeritning och spantruta
Byggnads- och inredningsritning
Segelritning till nordisk kryssare.

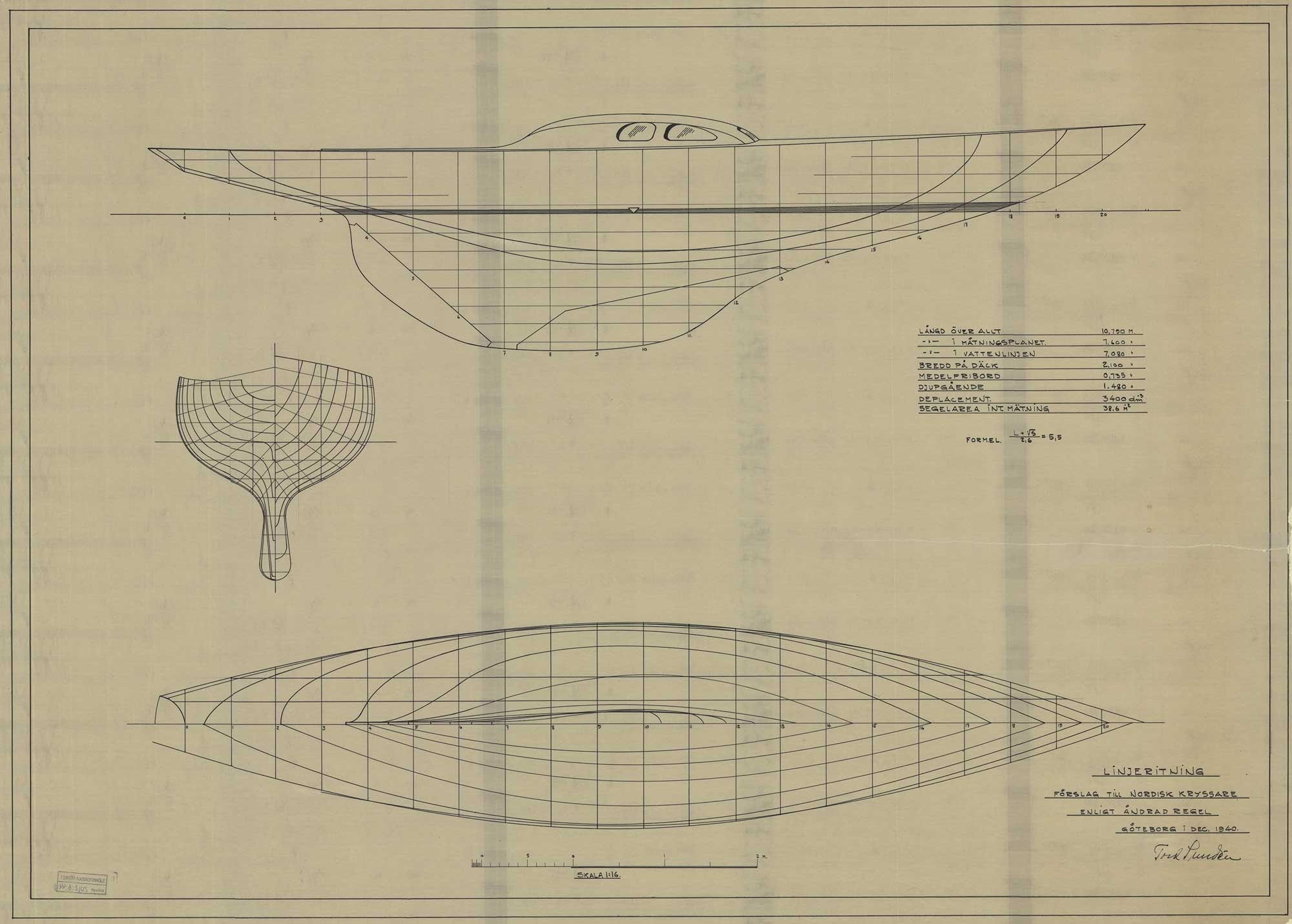

Linjeritning, halv spantruta och utslagstabell
Ritning med Einar Ekholms anvisningar.

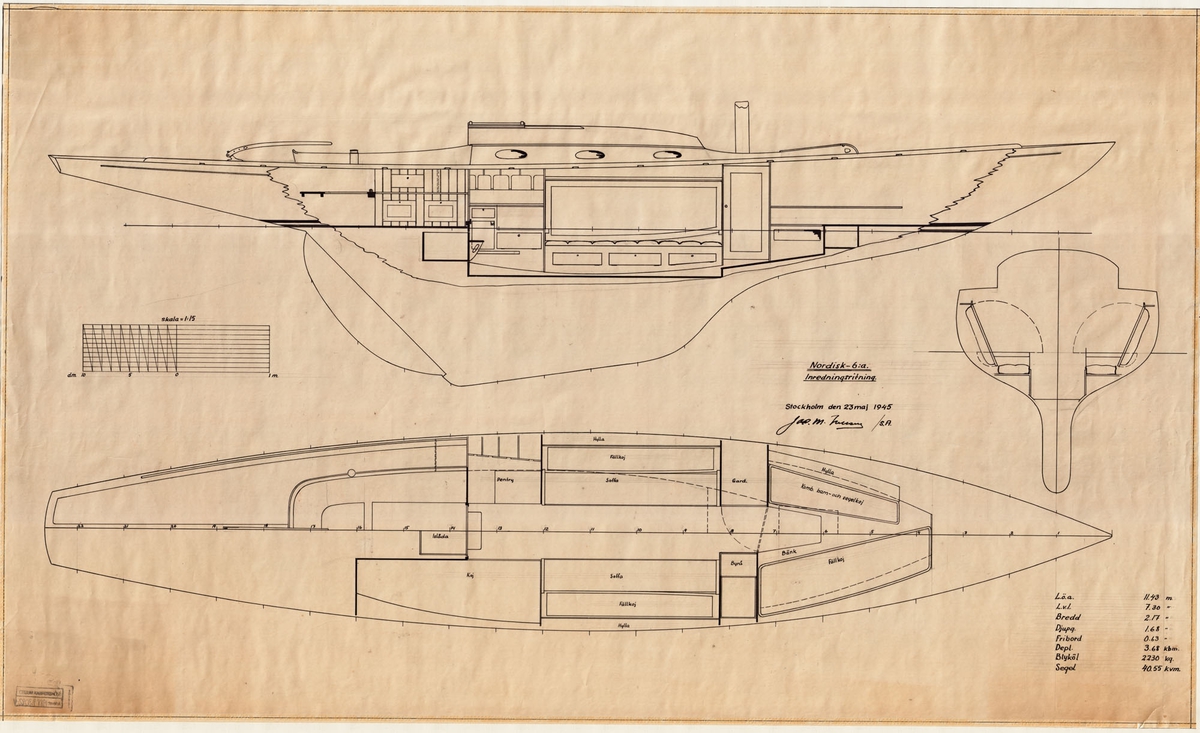

Inredningsritning i plan och profil
Byggnadsritning i plan och profil
Segelritning – S30 Lalita
Fem kojplatser imnrymmer denna båt, två i förpiken, två i ruffen och en stickkoj
S38 Sana mätbrev
Mätbrev
Danska båtar
Utslagsritning i plan och profil
Byggnadsritning i plan och profil
Spantruta
Kölritning
Sektion
Inredningsritning i plan och profil
Skiss, linjer
Skiss
Segelritning
Dækblad. Daterad 1938. Osäkert vilken båt ritningen avser.
Teckning av Kjeld Brandt efter konstruktionsritningar
5,5 meters nordisk kryssare 1942-A. Segelritning
5,5 meters nordisk kryssare 1942-A. Spantruta
5,5 meter Nordisk kryssare 1942-A. Detaljer, mastfäste.
Ej signerad av konstruktör. Kan höra till annan båt.
5,5 meters nordisk kryssare 1942-A. Byggnadsritning i plan och profil

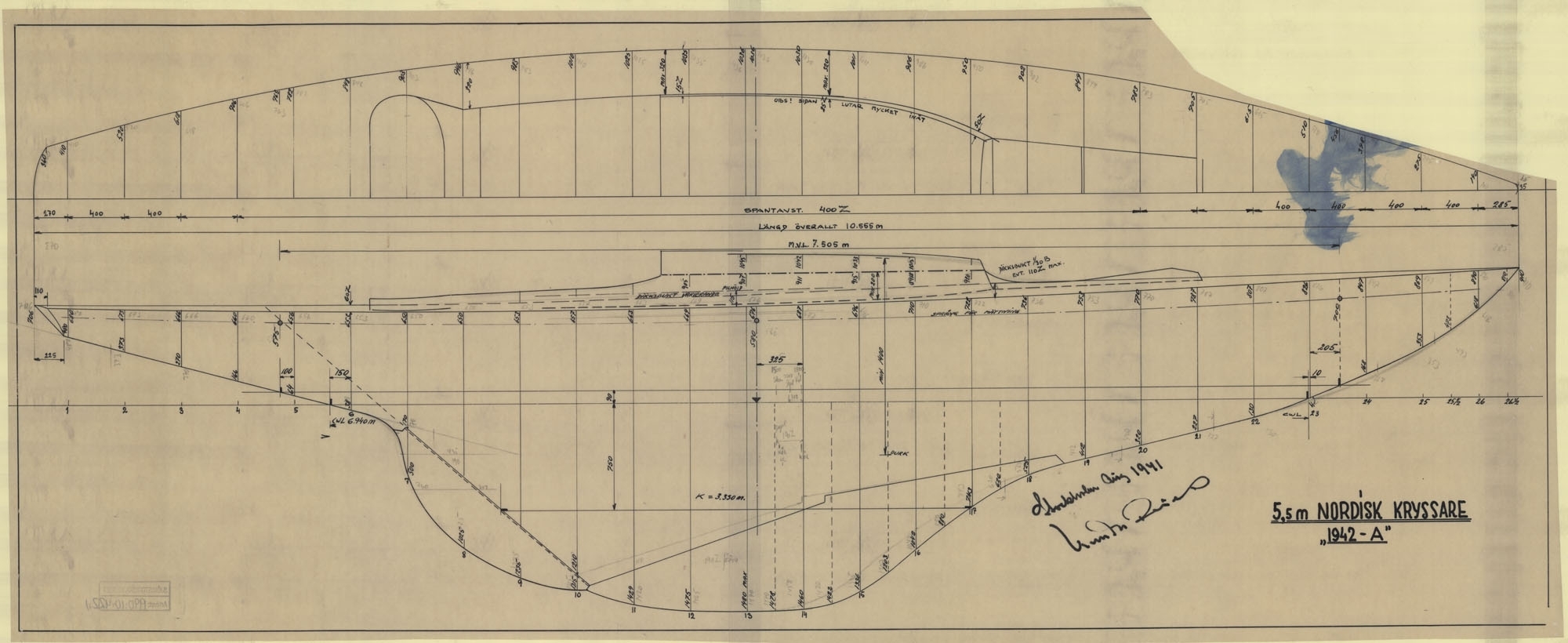

5,5 meters nordisk kryssare 1942-A. Utslagsritning i plan och profil
Ej byggda båtar/osäkra/ej inmätta
5 ½ m. nordisk kryssare. Konstruktör: C. Holmström.
Segelritning till 5 ½ m. nordisk kryssare. Konstruktör: Ingenjör Carl Holmström, Göteborg.
Linjeritning, Nordisk Kryssare 1940. Tord Sundén 2012:6:44:1
inredningsritning, Nordisk Kryssare 1940. Tord Sundén 2012:6:44:2
Segelplan, Nordisk Kryssare 1940. Tord Sundén 2012:6:44:1
Linjeritning, spantruta. B-Sexa (Iversen) 1988:9:2092:1
Segelritning. B-Sexa (Iversen) 1988:9:2092:2
Inredningsritning i plan, profil och sektion. B-Sexa (Iversen) 1988:9:2092:4
Nordisk Kryssare 1978: Längd 9,95 m, bredd 2,30 m, djupgående 1,48 m, deplacement 3 ton varav köl 1,5 t, uppmätt segelarea 30 m2
